هندسه نقوش ( رسم هشت ضلعی و شمسه )
آموزش هنری

هندسه نقوش ( رسم هشت ضلعی و شمسه )

سلام خدمت همه گرافیست های عزیز مخصوصا دانشجویان رشته گرافیک

با یه آموزش جدید در مورد درس هندسه نقوش در خدمتتون هستم ... البته بنا نبود به این موضوع بپردازم ولی بدلیل وضعیت کلاس و درخواست  بعضی از دوستان عزیزم باعث شد که در این زمینه هم آموزش تهیه کنم که امیدوارم مورد پسند قرار بگیره

در این آموزش میپردازیم به رسم هشت ضلعی منتظم و شکل شمسه با استفاده از پرگار فقط

آموزش هندسه نقوش

ادامه مطلب .......



در این مسئله تنها ابزاری که ما داریم یک عدد پرگار است ..... و از خط کش مدرج استفاده ای نمیکنیم

به ما یک پاره خط میدهند که اندازه آنرا هم نمیدانیم و ما باید با استفاده از پرگار  یک هشت ضلعی منتظم رسم کنیم مثلا پاره خط AB  در شکل زیر

رسم هشت ضلعی

ابتدا باید عمود منصف پاره خط ab  رو رسم کنیم که اکثر شما دوستان بلد هستید .... ولی باز به آن میپردازیم

- دهانه پرگار را به اندازه  پاره خط ab   باز میکنیم  و با گذاشتن سوزن پرگار بر روی نقطه a  یک کمان میزینیم

- حال همان کار را برای نقطه  b  انجام میدهیم و یک کمان میزنیم

توجه : باید کمان ها را به اندازه ای بزنید که در بالا و پایین همدیگر را قطع کنند ( مانند شکل)

- حال محل طلاقی کمانها در بالا و پایین را به هم وصل میکنیم ، پاره خط ایجاد شده ( قرمز رنگ ) عمود منصف پاره خط ab  است

رسم عمود منصف



توصیه میکنم دوستان این مراحل را بدقت فرا گیرند، چون در اکثر رسم های هندسی مورد استفاده قرار میگیرند

- حال وسط پاره خط ab را  o نام گذاری میکنیم و دهانه پرگار را به اندازه ob  باز میکنیم و یک دایره رسم میکنیم

- محل طلاقی دایره با عمود منصف رسم شده را علامت گذاری میکنیم ( نقاط c و d ) حال oa  - ob  - oc  -  ,و od  یک اندازه هستند )

آموزش هندسه نقوش



- در مرحله بعدی با پرگار با اندازه دهانه همان ob   و گذاشتن سوزن پرگار بر روی نقطه  c یک کمان ( تقریبا نیم دایره ) میزنیم و همین کار را برای نقط دیگر ( a , b , d ) نیز انجام میدهیم ( مانند شکل)

- از محل طلاقی کمان ها چهار نقطه بدست میآوریم که من آنها را با اعداد نامگذاری کرده ام

- حال چهار نقطه را بهم وصل میکنیم تا یک مربع داشته باشیم

رسم هشت ضلعی منتظم



کلیه مراحل بالا را میتوانید در شکل زیر ببینید

آموزش هندسه نقوش



- در این مرحله دایره محاط مربع را رسم میکنیم ( به شعاع همان ob )

- قطر های مربع را رسم میکنیم و محل طلاقی قطر ها با دایره را  که چهار نقطه است علامت گذاری میکینیم

رسم با پرگار

- تقریبا 90 درصد کار انجام شده حال ما هشت نقطه بدست آورده ایم  که کافیست آنها را به همئدیگر وصل کنیم و به دقیق ترین هشت ضلعی دنیا برسیم ( البته  درصد خطا در رسم این هشت ضلعی بخاطر قرار نگرفتن سوزن پرگار در جای دقیق کمی بالاست که با کمی دقت و تمرکز قابل حل می باشد )

رسم هشت ضلعی





و اما رسم شمسه

برای رسم شمسه که یکی از زیباترین اشکال هندسی در معماری اصیل اسلامی است کافیست تمامی مراحل بالا را بروید و همان هشت نقطه نهایی را بدست آورده باشید ، سپس مانند شکل زیر آنها را به همدیگر وصل کنید

آموزش رسم شمسه



از منار هم قرار دادن شمسه ها و فضای مابین آنها گره ایجاد میشود که به آن چلیپا میگویند



چلیپا



همچنین با قرار گرفتن هشت ضلعی ها کنار هم فضای بین آنها گره ای به نام گره چهار لنگه ایجاد میکند

 گره چهار لنگه

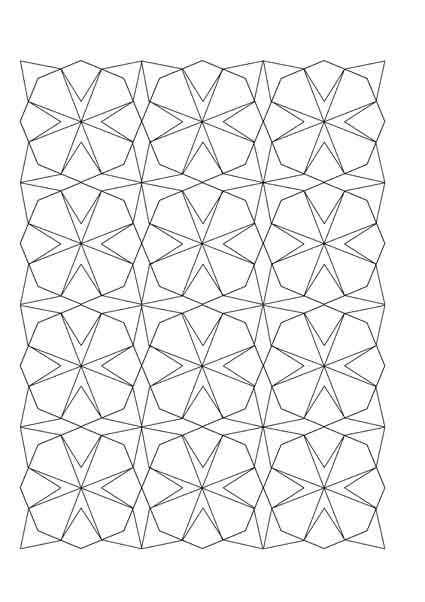

با خرد کردن هشت ضلعی و یا گره  و تکرار آن ها میتوان نقوش بسیاز زیبای منتظمی ایجاد کرد که چند نمونه از آن را برای شما عزیزان آماده کرده ام

با امید به اینکه این آموزش موثر واقع بوده و عزیزان هنرمند با نظرات خودشون ما رو در هر چه بهتر کردن سایت یاری کنند

با تشکر از استاد عزیزم خانم مکارمی ( مهدی لطیفی )

رسم گره هندسه نقوش

آموزش هندسه نقوش بقچه

بقچه







کلمات کليدي : آموزش هندسه نقوش معماری رسم هشت ضلعی منتظم رسم شمسه معماری آموزش با پرگار رسم مربع رسم هندسه گره گره چهار لنگه شمسه گره چلیپا رسم فنی رسم معماری آموزش هنری رشته گرافیک هندسه نقوش
